照明ケーブル・分岐ケーブル
成型コネクター各種製作・販売

防水コネクター

型番（組）	型番（プラグ）	型番（ボディ）	コネクタ形状	適用電線			適用圧着端子	適用ネジサイズ	製品図
型番（組）	型番（プラグ）	型番（ボディ）	コネクタ形状	2CT	2PNCT	VCT	適用圧着端子	適用ネジサイズ	製品図

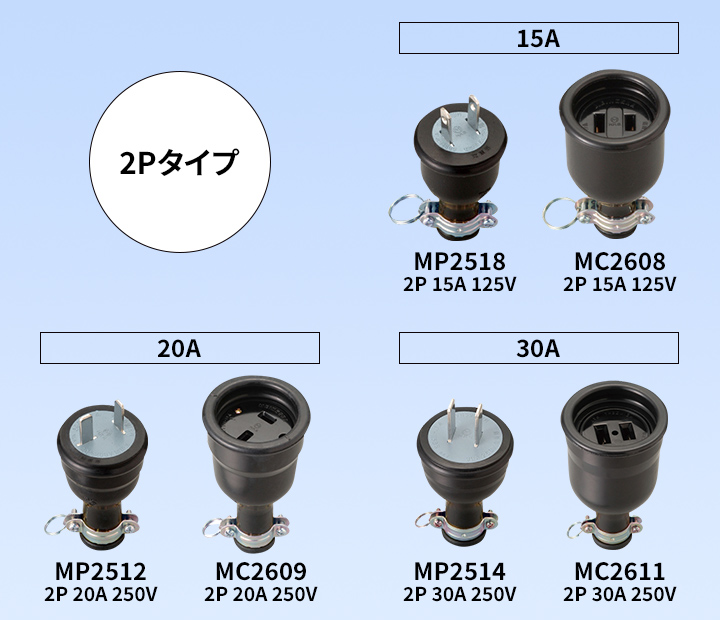

MK5608	MP2518	MC2608	125V 2P15A	0.75〜2sq	2sq	2sq	0.75sq・1.25sq → R1.25-3.5 2sq → R2-3.5	M3.5	PDF
MK5609	MP2512	MC2609	250V 2P20A	2sq・3.5sq	3.5sq	3.5sq	2sq → R2-4 3.5sq → R3.5-4	M4	PDF
MK5611	MP2514	MC2611	250V 2P30A	3.5sq・5.5sq	5.5sq	5.5sq	3.5sq → R3.5-5 5.5sq → R5.5-5	M4.5	PDF

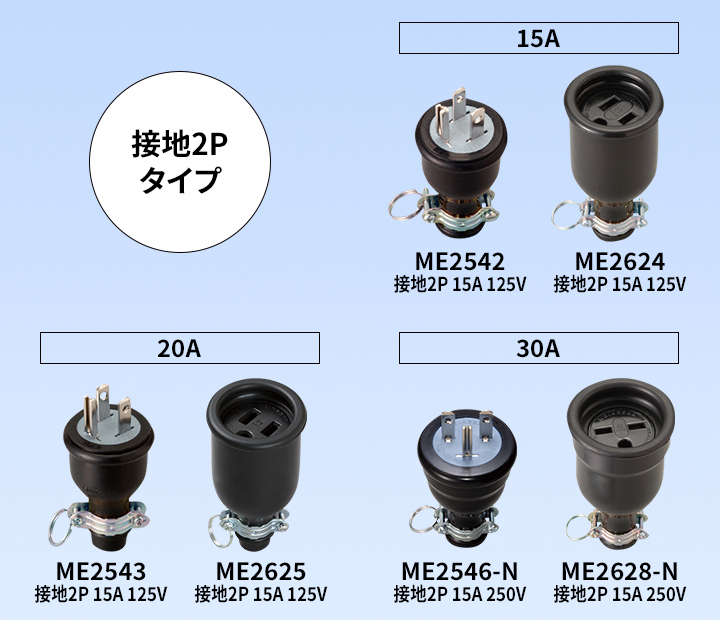

MK5624	ME2542	ME2624	125V 接地2P15A	1.25sq・2sq	2sq	2sq	0.75sq・1.25sq → R1.25-3.5 2sq → R2-3.5	M3.5	PDF
MK5625	ME2543	ME2625	125V 接地2P15A	0.75sq	1.25sq・2sq	1.25sq・2sq	0.75sq・1.25sq → R1.25-3.5 2sq → R2-3.5	M3.5	PDF
MK5628	ME2546	ME2628	250V 接地2P15A	1.25sq・2sq	2sq	2sq	0.75sq・1.25sq → R1.25-3.5 2sq → R2-3.5	M3.5	PDF

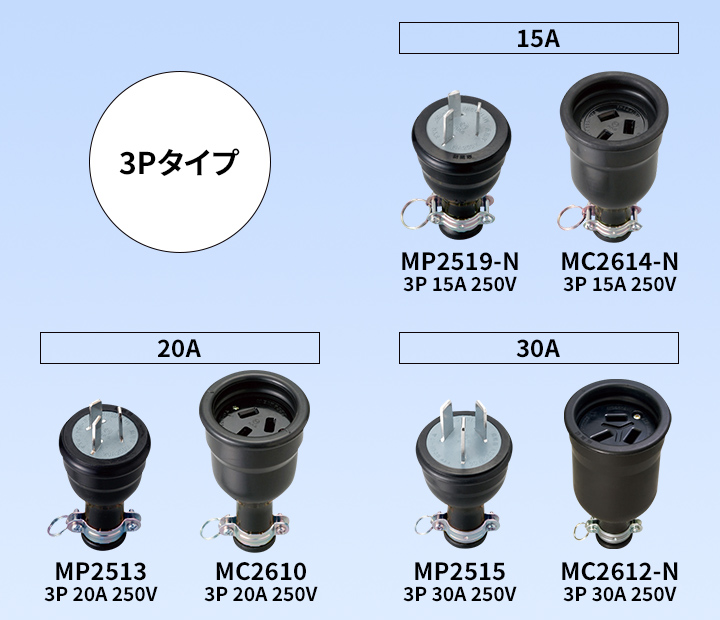

MK5614	MP2519	MC2614	250V 3P15A	1.25sq・2sq	2sq	2sq	0.75sq・1.25sq → R1.25-3.5 2sq → R2-3.5	M3.5	PDF
MK5610	MP2513	MC2610	250V 3P20A	2sq・3.5sq	3.5sq	3.5sq	2sq → R2-4 3.5sq → R3.5-4	M4	PDF
MK5612	MP2515	MC2612	250V 3P30A	3.5sq・5.5sq	5.5sq	5.5sq	3.5sq → R3.5-5 5.5sq → R5.5-5	M4.5	PDF

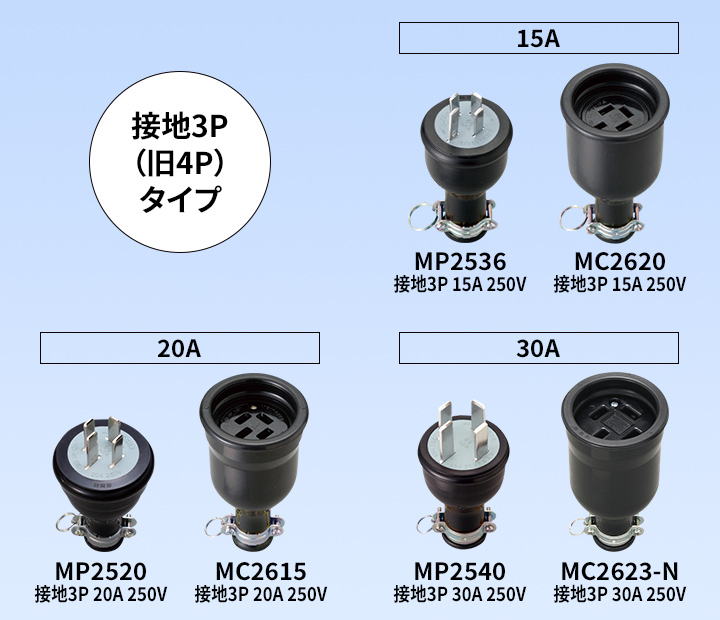

MK5620	MP2536	MC2620	250V 接地3P15A	1.25sq・2sq	2sq	2sq	0.75sq・1.25sq → R1.25-3.5 2sq → R2-3.5	M3.5	PDF
MK5615	MP2520	MC2615	250V 接地3P20A	3.5sq・5.5sq	5.5sq	5.5sq	3.5sq → R3.5-4 5.5sq → R5.5-4	M4	PDF
MK5623	MP2540	MC2623	250V 接地3P30A	5.5sq・8sq	8sq	5.5sq・8sq	5.5sq → R5.5-5 8sq → R8-5	M4.5	PDF
