照明ケーブル・分岐ケーブル
成型コネクター各種製作・販売
照明ケーブル・分岐ケーブル
成型コネクター各種製作・販売
Vタイプ（ビニール一体成形コネクター）

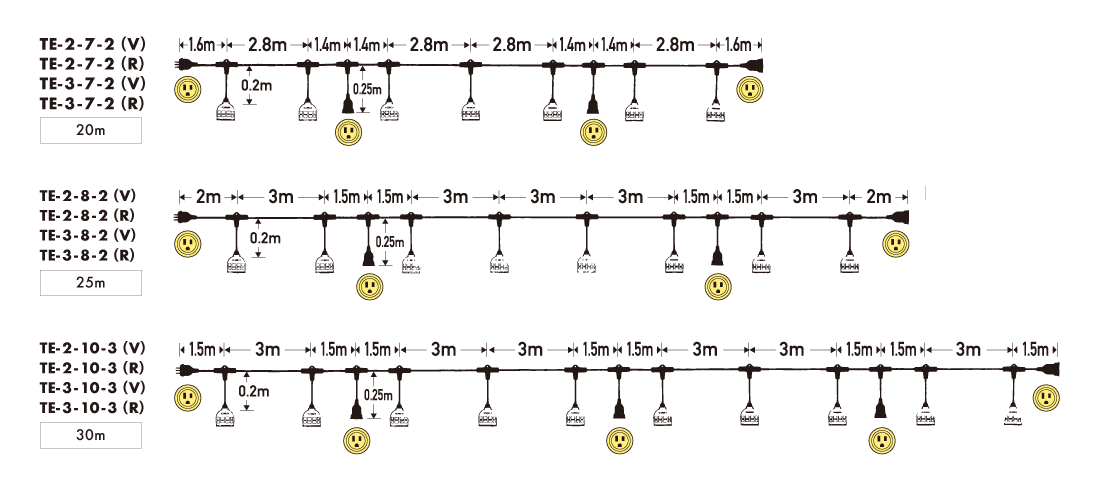

| 型番 | 幹線 | 支線 照明用 | 支線 電源用 | 端末 | 製品図 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 長さ | 種別 | ソケット数 | 長さ | 種別 | 口金 | 標準ガード | 電源数 | 長さ | 種別 | コネクタ | |||

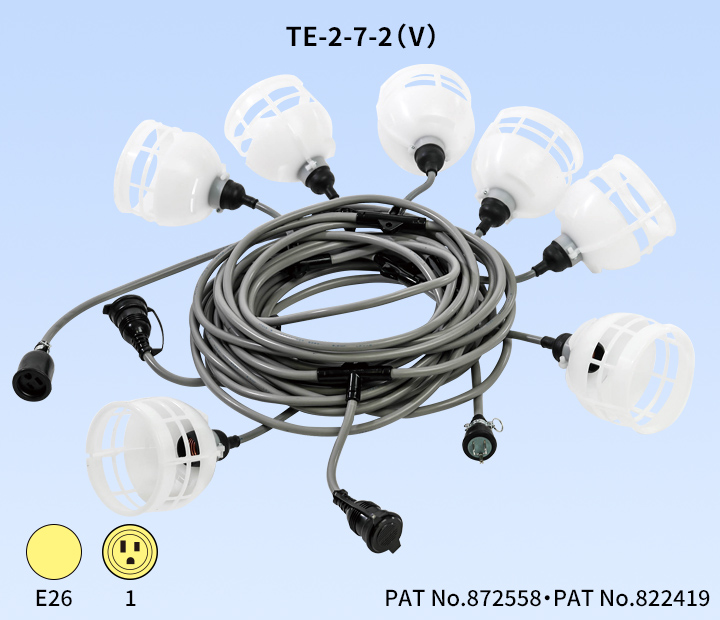

| TE-2-7-2（V） | 20m | VCT 2.0sq×3C |
7個 | 0.2m | VCT 1.25sq×2C |
E26 | G-130 白（標準） 赤 黄 |
2個 | 0.25m | VCT 2.0×3C |
125V 接地2P15A （成型）  |
125V 接地2P15A （ゴム防水） |
|
| TE-2-8-2（V） | 25m | 8個 | 2個 | ||||||||||
| TE-2-10-3（V） | 30m | 10個 | 3個 | ||||||||||
| TE-3-7-2（V） | 20m | VCT 3.5sq×3C |
7個 | 2個 | |||||||||
| TE-3-8-2（V） | 25m | 8個 | 2個 | ||||||||||
| TE-3-10-3（V） | 30m | 10個 | 3個 | ||||||||||

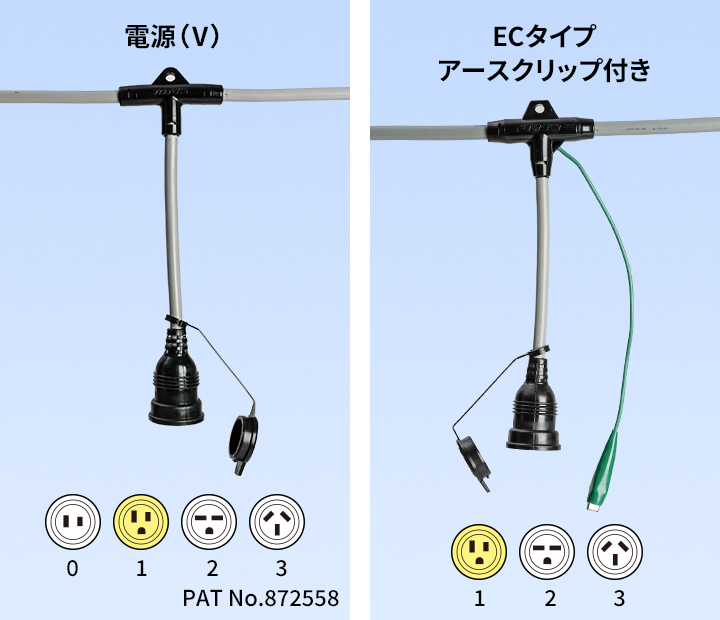

Vタイプ（ビニール一体成形コネクター）アースクリップ付き
アースクリップ付きは受注生産です。
| 型番 | 幹線 | 支線 照明用 | 支線 電源用 | 端末 | 製品図 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 長さ | 種別 | ソケット数 | 長さ | 種別 | 口金 | 標準ガード | 電源数 | アース クリップ数 |
長さ | 種別 | コネクタ | |||
| TE-2-7-2（V）-EC | 20m | VCT 2.0sq×3C |
7個 | 0.2m | VCT 1.25sq×2C |
E26 | G-130 白（標準） 赤 黄 |
2個 | 2個 | 0.25m | VCT 2.0×3C |
125V 接地2P15A （成型） |
125V 接地2P15A （ゴム防水） |
|
| TE-2-8-2（V）-EC | 25m | 8個 | 2個 | 2個 | ||||||||||
| TE-2-10-3（V）-EC | 30m | 10個 | 3個 | 3個 | ||||||||||
| TE-3-7-2（V）-EC | 20m | VCT 3.5sq×3C |
7個 | 2個 | 2個 | |||||||||
| TE-3-8-2（V）-EC | 25m | 8個 | 2個 | 2個 | ||||||||||
| TE-3-10-3（V）-EC | 30m | 10個 | 3個 | 3個 | ||||||||||
Rタイプ（ゴムコネクター）
| 型番 | 幹線 | 支線 照明用 | 支線 電源用 | 端末 | 製品図 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 長さ | 種別 | ソケット数 | 長さ | 種別 | 口金 | 標準ガード | 電源数 | 長さ | 種別 | コネクタ | |||
| TE-2-7-2（R） | 20m | VCT 2.0sq×3C |
7個 | 0.2m | VCT 1.25sq×2C |
E26 | G-130 白（標準） 赤 黄 |
2個 | 0.25m | VCT 2.0×3C |
125V 接地2P15A （ゴム防水） |
125V 接地2P15A （ゴム防水） |
|
| TE-2-8-2（R） | 25m | 8個 | 2個 | ||||||||||
| TE-2-10-3（R） | 30m | 10個 | 3個 | ||||||||||
| TE-3-7-2（R） | 20m | VCT 3.5sq×3C |
7個 | 2個 | 準備中 | ||||||||
| TE-3-8-2（R） | 25m | 8個 | 2個 | 準備中 | |||||||||
| TE-3-10-3（R） | 30m | 10個 | 3個 | ||||||||||
Rタイプ（ゴムコネクター）アースクリップ付き
アースクリップ付きは受注生産です。
| 型番 | 幹線 | 支線 照明用 | 支線 電源用 | 端末 | 製品図 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 長さ | 種別 | ソケット数 | 長さ | 種別 | 口金 | 標準ガード | 電源数 | アース クリップ数 |
長さ | 種別 | コネクタ | |||
| TE-2-7-2（R）-EC | 20m | VCT 2.0sq×3C |
7個 | 0.2m | VCT 1.25sq×2C |
E26 | G-130 白（標準） 赤 黄 |
2個 | 2個 | 0.25m | VCT 2.0×3C |
125V 接地2P15A （ゴム防水） |
125V 接地2P15A （ゴム防水） |
|
| TE-2-8-2（R）-EC | 25m | 8個 | 2個 | 2個 | ||||||||||
| TE-2-10-3（R）-EC | 30m | 10個 | 3個 | 3個 | ||||||||||
| TE-3-7-2（R）-EC | 20m | VCT 3.5sq×3C |
7個 | 2個 | 2個 | 準備中 | ||||||||
| TE-3-8-2（R）-EC | 25m | 8個 | 2個 | 2個 | 準備中 | |||||||||
| TE-3-10-3（R）-EC | 30m | 10個 | 3個 | 3個 | 準備中 | |||||||||
標準ガードはG-130（白）となります。赤・黄色ご希望の方はご注文時にご指定ください。
電線の種類、長さ、間隔、灯数など、ご使用目的に合わせて制作いたします。
お気軽にご相談ください。
